Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine

  • Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine
  • Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine
  • Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine
  • Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine

Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine

    Zahlungsart: L/C,T/T,D/P,Western Union,OA
    Terms of Trade: FOB,CIF
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 40 Tage
    Verpakung: 20 GP
    Produktivität: 25 m/min
    Marke: Zhongtuo
    Transport: Ocean
    Ort Von Zukunft: Hebei
    Versorgungsmaterial-Fähigkeit: 20sets/month
    Zertifikate : CE; ISO9001

Basisinformation

Modell: ZT-009

Produktbeschreibung

Blechdachplatte Maschine verglaste Dachplatte Roll Formmaschine

glazed

Diese glasierte Fliese, die Formmaschine bildet, wird benutzt, um die Stahldachplatte des Lagers, des Stationsgebäudes und andere Arten des Stahldachs zu bilden. Dieses glasierte Ziegeldach ist mit einem guten Aussehen und ist daher sehr beliebt auf dem Markt. Zhongtuo Fabrik ist professionell machen diese glasierte Fliesenformmaschine viele Jahre. und unser erfahrener Ingenieur kann die Maschinen entsprechend Ihren Anforderungen entwerfen, wie: die Stärke der fördernden Stahlspule, die Breite der Stahlspule und so weiter.

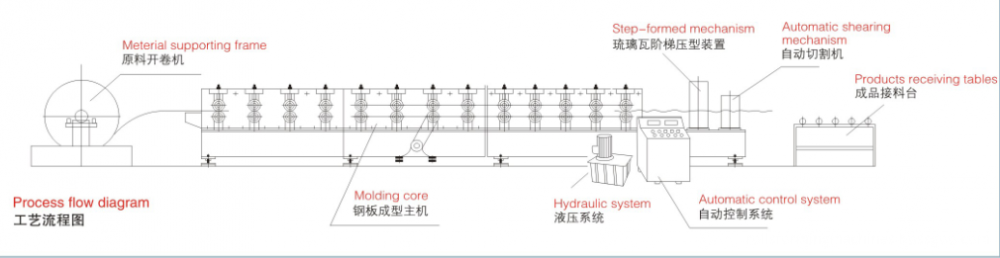

Der profess flow, wenn diese Maschine wie folgt ist:

Handhaspel → Material in Maschine einspeisen → Profiliermaschine → Messlänge → Hydraulisches Schneiden → Fertige Produkte

glazed tile roofing machine



Hier sind einige detaillierte Spezifikationen dieser Stahl Dach Roll Formmaschine:

configurations

manual decoiler, guiding platform, main machine of roll forming, cutting device, electric motor, hydraulic station, Delta PLC control system, run out table



Material

Raw material

Galvanized

Thickness

0.2-0.8

Manual Uncoiler

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 T



Entry Beach

Put the raw material (steel plate) through the beach to manufacture and process

it can guarantee that the products are neat, parallel and everything is uniformity

Please refer to the equipment regulation to know the function of locate dam board.



Main machine

Forming steps

10 rollers

Shaft diameter

60mm

Design type

Pillar structure

roller material

GCr12MoV steel

shaft material

40Cr steel

Work speed

2-8 m/min

Transport

By gear

Power of main machine

11kw

Type of cutting

Hydraulic

Cutting tolerance

±1mm

Cutter

Gcr12

Cutter quantity

2 set

Working pressure

40MPA

Shearing Mechanism



Feature

Ensure stability, precision and cutting speed

Function

Automatic cutting controlled by PLC. It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades

Cr12 quenched

Power supply

hydraulic power

Components

It contains one set of blade, one hydraulic tank and one cutter machine.

Hydraulic Station



Power

3 kw

Hydraulic oil

46#

Components

The system includes a set of hydraulic tank, a set of hydraulic oil pump, 2 hydraulic pipes. And 1 sets of electromagnetism valves.



Electric Control System

1.Adopted PLC, frequency converter, Delta from Taiwan to ensure high speed with stability, precision and lifetime.

If you need, we can change it other brand or little computer type for touching screen.

Counter

One counter gauges length, pulses, and decides length. Omron encoder for length measurement





Receiver Table

size:

7000×4200×1600 mm

pneumatic system

air pump (air force) User Hotels

Feeding system

automatically turns off after the steel shaft geared motors feed

Motor power

2.2KW

material storage units

store the finished work

material storage units

by the geared motor can move around

Motor power

2.2KW

electronic control system

industrial electrical control system automatically feeding blanking

The stack material thickness

max.300mm







Other

Spare part

Weight

About 8 ton

Dimension

4500*1000*1400mm  L x W x H

Main body color

As required

Voltage

380v/50hz/3ph(or as required)

Spare cutting blade

One piece for profile

Fuse

2 pieces

Relay

2 pieces

Travel switch

2 pieces

Solenoid valve

1 pieces

Terms of payment

1. Terms of payment: 30%T/T, Balance to be paid before shipping after inspection.

2. Delivery time: 40 days.

Warranty and Training

1.      Warranty: Support the technology all the life. And the machine broken because

   of quality, we can change the broken part for free within one year.

2. Training: If you come to our factory, we can teach you for free.

  If you need technician go foreign, the buyer need pay the cost for

  visa, hotel, ticket, food and others, and buyer need pay the

  technician USD 80/day for salary.

  There need one technician. Training time will be one week.


Bitte beachten Sie die folgenden Bilder dieser glasierten Fliese Roll Forming Maschine:

glazed tile steel roofing machine

Dieses Stahldach, das Maschinenrohmaterial bildet, ist die Stahlspule, dort sind 3 Arten des Rohstoffs: färben Sie Stahlspule, galvanisieren Sie, Stahlaluminiumzinkspule. Über die Farbe des Stahldaches, normalerweise, rot, blau, weiß, grün und so weiter. Sie können jede Farbe der Stahlspule wählen, die Sie brauchen.

Am Anfang der Maschine befindet sich eine Abwickelhaspel, um die Stahlspule vor dem Einführen in die Maschine zu entwirren.


Der Eintrittsstrand wird verwendet, um die Spule stabil und gerade durch den Zuführungsmund in die Rollformwalzen zu halten.

Der Hauptkörper ist mit entworfenen Rollen von einer Station zu einer Station, um die Dachbahn zu rollen.

glazed tile rool forming machine 5

Die Scherung besteht darin, die glasierte Fliese nach der Rollformung der Dachbahn zu schneiden und durch das Formungssystem zu formen.

Die hydraulischen Stationen werden verwendet, um das Scherungssystem zu steuern, um die Energie der Schneidmesser des Scherungssystems zu unterstützen.


Ende:

Jede verglaste Fliese Stahldach Formmaschine ist nach Kundenwunsch angefertigt, wenn Sie diese Maschine benötigen, wenden Sie sich bitte an uns.

wir können Ihnen helfen, die Maschine zu entwerfen und diese Maschine mit gutem Service zu erhalten.

roofing sheet roll forming machine 11


steel sheet roof sheet roll forming machine line 13


Dieses ist unser neues entworfenes glasig-glänzendes Ziegeldachblech-Schneidesystem, es kann viel Blattmaterial während des Schneidens sparen. so dass die Kosten für jedes fertige Blatt niedrig sind. Wie Sie wissen, ist die Maschine Stahlspule jetzt mit hohem Preis, also entwerfen wir dieses spezielle Schneidesystem, um die Kosten Ihres Materials zu sparen.

steel sheet roof sheet roll forming machine line 14

Die starke Kette mit großen Größen 0,6 'kann die Stabilität der Maschine sicherstellen, die läuft.

steel sheet roof sheet roll forming machine line 21

Wie Sie sehen können, ist die Maschine volle Rollen und die großen Rollen. so dass die Qualität der Maschine sichergestellt wird.

steel sheet roof sheet roll forming machine line 17


steel sheet roof sheet roll forming machine line 19

Bitte sehen Sie sich unten neue Bilder der gerade fertiggestellten glasierten Fliesenmaschine an

steel sheet roof sheet roll forming machine line 15


steel sheet roof sheet roll forming machine line 24


steel sheet roof sheet roll forming machine line 04


steel sheet roof sheet roll forming machine line 22


roofing sheet roll forming machine 6
